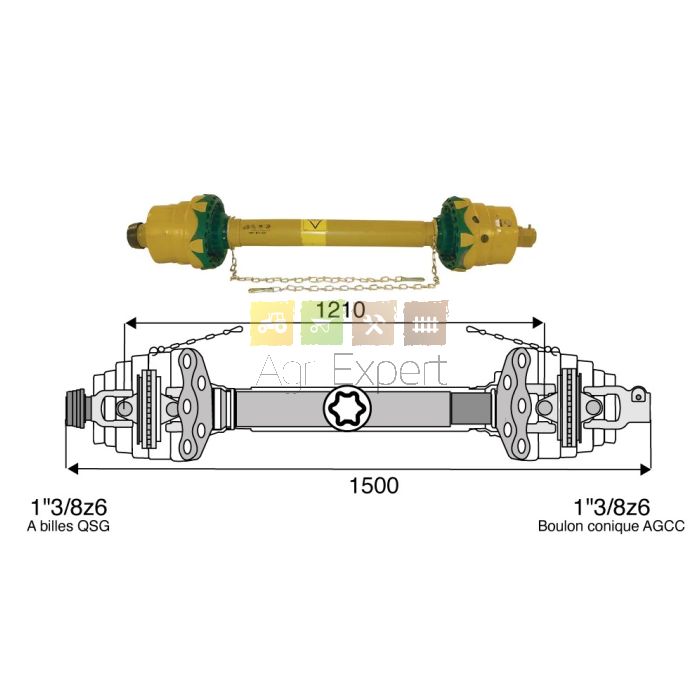

Cardan double grand angle WZ2580 Walterscheid, L 1210 mm machoire 1 3/8" 6 cannelures / 1 3/8" 6 cannelures

Transmission à cardan W2580 Walterscheid, L 1210 mm machoire 1 3/8" 6 cannelures / 1 3/8" 6 cannelures

Tube S4GA/S5

Caractéristiques Côté tracteur 1-3/8" (6), douille de blocage

Côté machine 1-3/8" (6), poussoir

Intervalle de lubrification : 8 heures

Conformité aux exigences de la directive européenne 89/392 CEE. Conformité à la norme de sécurité EN 12965.

Avec marquage CE. Informations techniques

Angle de flexion pour un usage longue durée 25 º L'angle de flexion peut atteindre provisoirement 80 º

Dynamique max. 540 tr/min : 66 kW, 1 175 Nm

Dynamique max. 1 000 tr/min : 102 kW, 975 Nm

Valeurs pour un angle de flexion de 10° et une durée de vie de 1 000 heures LZ = longueur insérée, entraxe, croix extérieure

Type de verrouillage côté machine

Blocage automatique par bague

Fixation côté machine Mâchoire attelage rapide

Code de taille WWZ 2580

Longueur 1210 mm

Puissance 540tr/min 66 kW Puissance 1000tr/min 102 kW

Diamètre du croisillon côté tracteur - partie longue 32 mm

Diamètre du croisillon côté tracteur 36 mm

Longueur du joint côté tracteur - partie longue 106 mm

Longueur du joint côté tracteur 89 mm

Diamètre du croisillon côté machine - partie longue 32 mm

Diamètre du joint côté machine 36 mm

Longueur du joint côté machine - partie longue 106 mm

Longueur du joint côté machine 89 mm

Tube profilé extérieur S5 - Épaisseur tube extérieur 4,5 mm - Diamètre extérieur du tube extérieur 61 mm

Tube profilé intérieur S4GA - Diamètre extérieur du tube intérieur 51 mm

Forme de tube profilé Étoile

Couple statique max. 6000 N·m

Type de protection ST25

Référence d’origine 1800126

Information de vente Série WWZ 2580 / 80°
